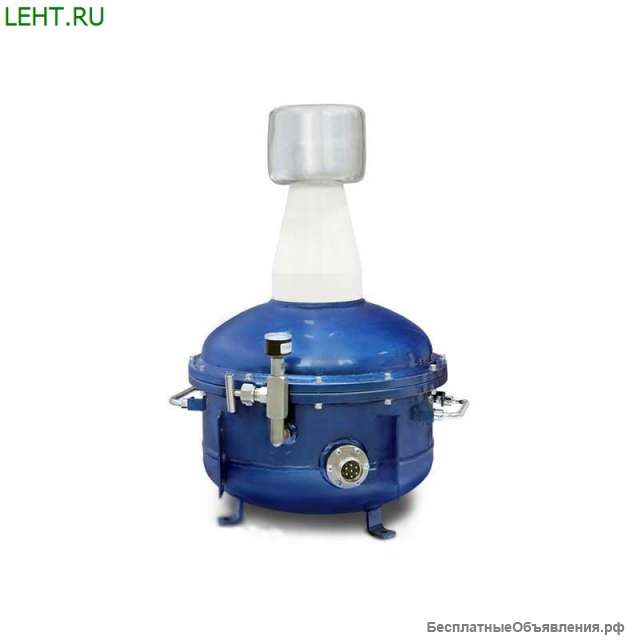

Трансформатор испытательный ТИОГ-55

Описание Малогабаритные трансформаторы для печатных пл
Трансформатор ТВ-110-IX предназначен для передачи сигнала измерительной информации приборам и устройствам управления и защиты в установках переменного тока, частота 50-60 Гц.

Схема установки трансформатора ТВ-110-IX на высоковольтный ввод выключателя, где:
Выключатель
Высоковольтный ввод
Встроенные трансформаторы тока ТВ для защиты
Измерительный трансформатор тока ТВ-110-IX, с крышкой для пломбирования вторичных выводов

Технические характеристики
Исполнение Коэффт трансформации Коэффт трансформации по ответвлениям Номинал. класс точности Вторичная нагрузка Трехсекундный ток термической стойкости, кА (кратность)при cos φ = 0,8, В·А Номинальная предельная кратность Выводы Трехсекундный ток термической стойкости, кА (кратность) Масса, кг ТВ-110-IX 400/1 100/1 1,0 5 - И1-И2 50 34±2
ТВ-110-IX 400/1 150/1 0,5 5 - И1-И3 50 34±2
ТВ-110-IX 400/1 300/1 0,5S 10 - И1-И4 50 34±2
ТВ-110-IX 400/1 400/1 0,5S 20 - И1-И5 50 34±2
ТВ-110-IX 600/1 200/1 0,5S 5 - И1-И2 50 34±2
ТВ-110-IX 600/1 300/1 0,5S 10 - И1-И3 50 34±2
ТВ-110-IX 600/1 400/1 0,5S 20 - И1-И4 50 34±2
ТВ-110-IX 600/1 600/1 0,2S 10 - И1-И5 50 34±2
ТВ-110-IX 1000/5 500/5 0,5S 15 - И1-И2 50 34±2
ТВ-110-IX 1000/5 600/5 0,5S 30 - И1-И3 50 34±2
ТВ-110-IX 1000/5 750/5 0,5S 50 - И1-И4 50 34±2
ТВ-110-IX 1000/5 1000/5 0,2S 20 - И1-И5 50 34±2
ТВ-110-IX 1000/5 500/5 10Р 10 25 И1-И2 (25) 45±2
ТВ-110-IX 1000/5 600/5 10Р 15 23 И1-И3 (25) 45±2
ТВ-110-IX 1000/5 750/5 10Р 20 23 И1-И4 (25) 45±2
ТВ-110-IX 1000/5 1000/5 10Р 25 25 И1-И5 (25) 45±2








Модфикация Характеристики Склад

Трансформатор ТВ-10 Технические характеристики
Тип Вариант исполнения Ном. первичный ток, А Ном. вторичный ток, А Ток термической стойкости, кА(кратность) Ном. предельная кратность Длит. протекания тока кз, с Размеры D, мм Размеры d, мм Размеры H, мм Масса, кг ТВ-10-I 6000/5 6000 5 85.5 3 4 285 112 95 14
ТВ-10-II 5000/5 5000 5 85.5 10 4 360 180 70 15
ТВ-10-II 6000/5 6000 5 85.5 10 4 360 180 70 15
ТВ-10-III 6000/5 6000 5 28 10 3 410 275 70 9
ТВ-10-IV 8000/5 8000 5 28 16 3 450 275 60 16
Под заказ Трансформатор ТВ-35-I (-II) Технические характеристики
Тип трансформатора Вариант исполнения Номиналь­ный первичный ток, А Номиналь­ный вторичный ток, А Ток термической стойкости, кА(кратность) Номинальная предельная кратность Длительность п
